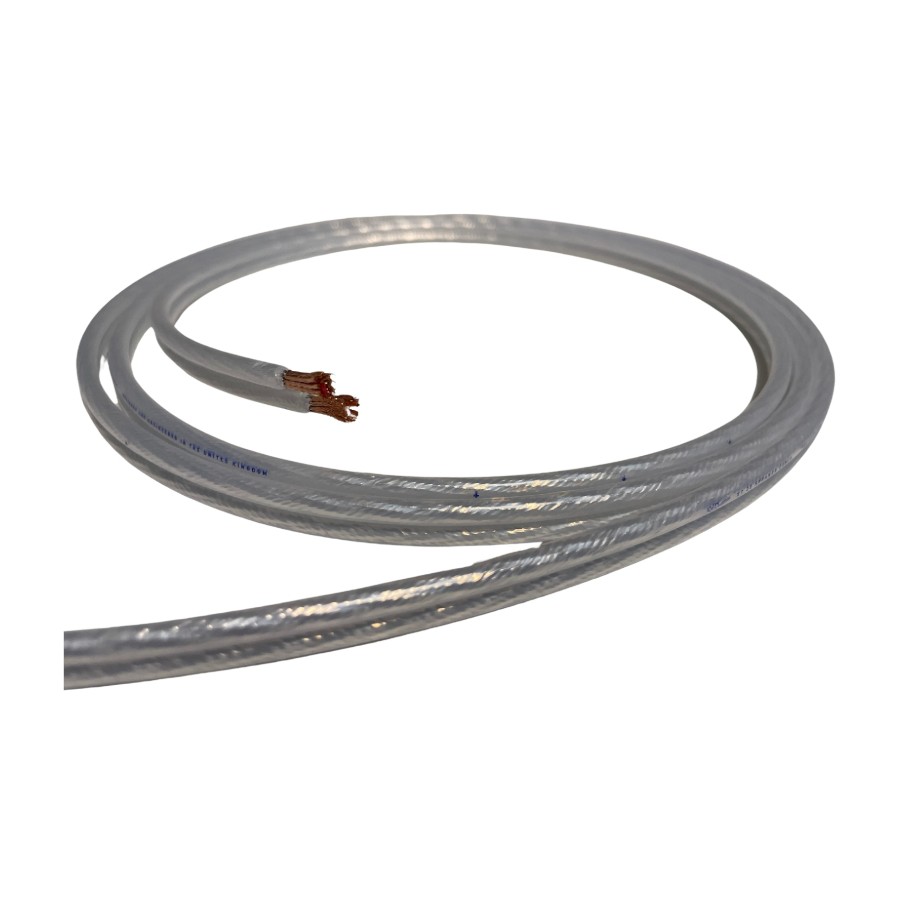

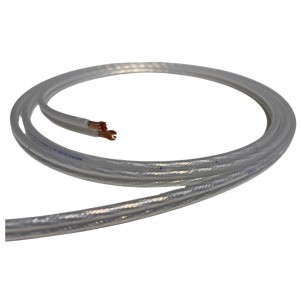

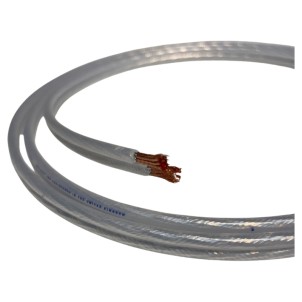

QED Performance XT25 al metro Cavo Casse AWG14 X-Tube Technology

QED Performance XT25

Con XT25 affrontiamo l'effetto di prossimità e l'effetto pelle combinando le nostre tecnologie Aircore™ e X-Tube™ esistenti in una nuova variante X-Tube™. Formando i conduttori in una forma a tubo con un centro cavo, le densità di corrente alle frequenze più elevate vengono mantenute perché il campo elettrico che contribuisce all'effetto pelle agisce verso il centro del conduttore da dove è stato rimosso il materiale conduttivo.

• X-Tube
• Bassa Resistenza
• Rame Purissimo
• Dielettrico a bassa perdita

Specifiche

• Sezione trasversale - 2,5 mm²
• Calibro del filo - 14 AWG
• Diametro del trefolo - 2,10 mm (min)
• Diametro esterno della guaina - 3,96 mm
• Induttanza del loop - 0,52 μH/m
• Resistenza del circuito - 13,4 mΩ/m
• Capacità - 35,0 pF/m
• Fattore di dissipazione a 10 kHz - 0,0001
• Conduttori - 10 x 19/0,13 mm
• Isolamento - Rivestimento in LDPE con copertura al 100% in nastro di alluminio Mylar

X-TUBE TECHNOLOGY

All'aumentare della frequenza, gli elettroni fluiscono sempre di più verso la periferia di un conduttore in modo che, se la frequenza è sufficientemente elevata, viene utilizzato solo uno strato molto sottile (o pelle) all'esterno del conduttore. Questa "profondità della pelle" varia per materiali diversi a una frequenza fissa e nel rame significa che se un conduttore ha un'area di sezione trasversale maggiore di 0,66 mm², non tutta quell'area è disponibile per essere utilizzata da un segnale musicale analogico. In SAXT il problema dell'“effetto pelle” è stato efficacemente eliminato mediante l'uso della tecnologia X-Tube™ che funziona posizionando tutto il materiale conduttivo attorno a un'asta isolante cava centrale. Tuttavia, per c.a. I segnali, i campi magnetici variabili generati dal flusso di corrente creano correnti parassite nei conduttori vicini che costringono la corrente a fluire solo nelle aree più lontane dai conduttori che trasportano corrente nella stessa direzione e viceversa.

Alle basse frequenze sia X-TubeTM che i tradizionali cavi per altoparlanti a filo intrecciato/solido trasmettono i segnali in modo lineare. Tuttavia, alle alte frequenze, X-TubeTM mantiene un trasferimento del segnale quasi lineare, mentre i cavi convenzionali non riescono a condurre in modo uniforme attraverso l'intera area del conduttore.

Nei cavi per altoparlanti standard alle alte frequenze il flusso di corrente è massimo alla periferia con un rapido deterioramento della densità di corrente verso il centro del conduttore.

L'effetto di ciò è quello di ridurre l'effettiva area della sezione trasversale del cavo a 15kHz a meno del 75% di quella alle basse frequenze. Ciò si traduce in una maggiore distorsione e compromette le prestazioni del cavo.

X-TubeTM con tecnologia polycore presenta un'autoinduttanza molto inferiore ed è quindi meno interessato da questo problema. La tecnologia polycore riduce l'induttanza del circuito a livelli ottenibili solo utilizzando cavi più costosi e difficili da terminare.

Il risultato è un maggior dettaglio sulle alte frequenze, una minore distorsione e maggiori prestazioni.
